Подключение УЗО сразу показывает, где в щите есть ошибки: перепутанные фаза и ноль, общий ноль после аппарата, лишняя нагрузка на одну линию. Устройство ставят не ради галочки, а чтобы при утечке тока оно отключило питание раньше, чем ситуация дойдёт до поражения человека или перегрева кабеля. Для однофазной сети и для трёхфазной схемы логика одна, но узлы в щите проверяют по‑разному.
УЗО не заменяет автомат: одно реагирует на утечку, другое — на перегрузку и короткое замыкание. Если их смешать в одной логике, щит начинает отключаться не там и не тогда.
Схема подключения зависит от того, защищает ли устройство ввод целиком или только отдельные группы. Для квартиры часто смотрят на линию стиральной машины, розеточные цепи и освещение, а в частном доме добавляется вводной щит, длина кабеля и состояние шины нуля. Чем больше отдельных потребителей и чем сложнее разводка, тем аккуратнее приходится делить цепи, иначе при одной утечке может погаснуть всё общее питание.
| Типичная ошибка | К чему приводит | Как избежать |
|---|
| Перепутаны фаза и ноль | Ложное срабатывание | Проверка вводных клемм |
| Общий ноль после УЗО | Отключение без причины | Раздельная нулевая шина |
| Слишком большой номинал | Слабая защита линии | Подбор по нагрузке |
| Несколько групп без разделения | Сложный поиск утечки | Разнести цепи по группам |

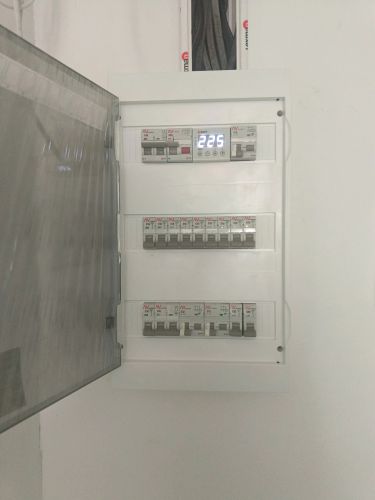

Перед монтажом смотрят на состояние счётчика, вводного кабеля и свободное место в щите. Если клеммы уже подгорели или изоляция на вводе дубовая, подключение УЗО превращается не в простую установку аппарата, а в доработку всей схемы. Отдельно проверяют, где именно будет стоять общее устройство, а где — групповое: это влияет и на удобство поиска неисправности, и на то, сколько линий останется под защитой при аварии.
Ошибки в фазе и нуле на вводе щита
Самый неприятный узел — ввод и первые соединения внутри щита. Если фаза попала не туда, а ноль после устройства оказался объединён с общей шиной, УЗО начинает срабатывать без видимой причины или, наоборот, теряет смысл как защита. Ещё один частый промах — подключение нескольких групповых линий без разделения: внешне всё собрано аккуратно, но при утечке искать проблему приходится уже по всему дому.
По цене здесь решает не один аппарат, а объём работ вокруг него: сколько линий нужно развести, есть ли место в щите, требуется ли перенос шин, насколько старый кабель и нужна ли проверка каждой группы отдельно. Для одной цепи работа обычно проще, чем для нескольких отдельных потребителей с разной нагрузкой. Если щит собран тесно и без запаса, времени уходит больше даже на обычную установку.
После подключения проверяют кнопку теста, корректность отключения под нагрузкой и отсутствие ложных срабатываний. Нормальный результат видно по тому, что устройство не выбивает само по себе, а при утечке отрабатывает быстро и без задержки. Если при включении стиральной машины, освещения или другой линии щит ведёт себя нестабильно, причина обычно в схеме, а не в самом аппарате.
